ДАТЧИК КОНЕЧНЫХ ПОЛОЖЕНИЙ ГЕРКОНОВЫЙ ДКПГ ВЗРЫВОЗАЩИЩЕННЫЙ ДКПГ

О продукте

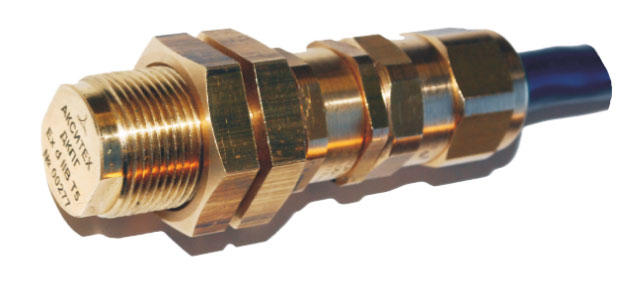

Датчик конечных положений ДКПГ предназначен для контроля положения подвижных элементов технологических агрегатов и выдачи электрического сигнала при достижении элементом контролируемого положения, т.е. выполнения функции конечного бесконтактного выключателя. Датчик выполнен на основе геркона и магнита. Геркон датчика размещен во взрывонепроницаемой оболочке. Для применения вне взрывоопасных зон, предлагаем датчики ДКПГ с небронированным кабелем МКЭШ 5х0,5.

Цены на датчики ДКПГ

ДКПГ-1-5

Датчик конечных положений герконовый взрывозащищенный ДКПГ-1-5. Кабель Герда-КВК 2х2х0,5 (взрывозащищенный), длинна кабеля 5м

7700 руб.

ДКПГ-1-10

Датчик конечных положений герконовый взрывозащищенный ДКПГ-1-10. Кабель Герда-КВК 2х2х0,5 (взрывозащищенный) длинна кабеля 10м

9650 руб.

ДКПГ-2-5 МКЭШ

Датчик конечных положений герконовый ДКПГ-2-5 МКЭШ. Кабель МКЭШ 5х0,5 длинна кабеля 5м

6500 руб.

ДКПГ-2-5

Датчик конечных положений герконовый взрывозащищенный ДКПГ-2-5. Кабель Герда-КВК 2х2х0,5 (взрывозащищенный) длинна кабеля 5м

7310 руб.

ДКПГ-2-10

Датчик конечных положений герконовый взрывозащищенный ДКПГ-2-10. Кабель Герда-КВК 2х2х0,5 (взрывозащищенный) длинна кабеля 10м

8820 руб.

ДКПГ-2-15

Датчик конечных положений герконовый взрывозащищенный ДКПГ-2-15. Кабель Герда-КВК 2х2х0,5 (взрывозащищенный) длинна кабеля 15м

10500 руб.

При большом объеме существует система скидок. Вы можете сделать индивидуальный заказ с любой, нужной вам длинной кабеля (от 1м)

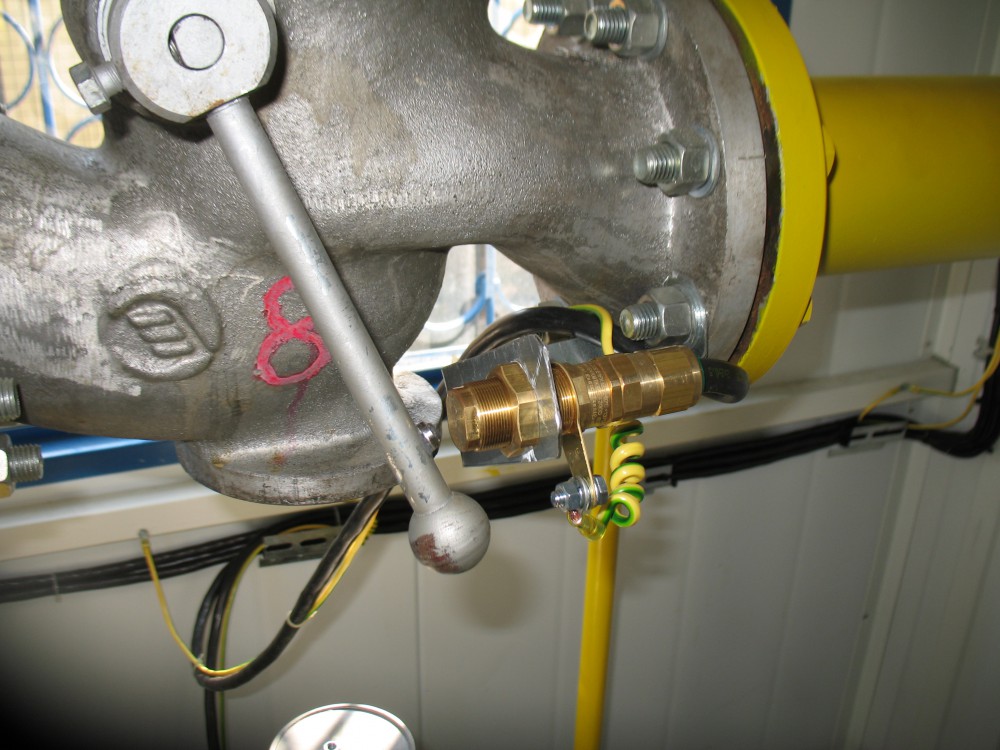

Принцип работы герконового датчика конечных положений (ДКПГ)

На подвижной части закрепляется постоянный магнит.
Второй корпус, в котором находится геркон, закрепляется на неподвижной части.
Контакты геркона включаются в контролируемую цепь.В результате, когда (например) задвижка закрыта, контакты геркона замкнуты и на контролируемую цепь поступает питание. При открытии задвижки постоянный магнит выходит из магнитного зацепления с герконом, в результате чего тот размыкается, прерывая цепь питания контролируемого устройства.

Для повышения защиты элемента от температурного воздействия в случае аварии мы разработали датчик конечных положений, геркон, которого размещен непосредственно внутри огнестойкого корпуса.

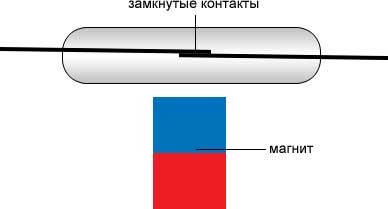

Принцип действия геркона

Принцип действия геркона прост — материалы-ферромагнетики под действием внешнего магнитного поля взаимодействуют друг с другом, замыкая или размыкая электрическую цепь. Благодаря своей простоте геркон получил широкое распространение в автоматике.

Преимущества датчиков ДКПГ

Взрывозащищенность — огнестойкий корпус защитит элемент от температурного воздействия в случае аварии и не повлияет на его качества.
Контакты геркона находятся в воздухонепроницаемой оборочке и слабо обгорают, даже если при замыкании или размыкании между контактами возникает искра.
Длительное время работы. Если геркон не подвергается механическим воздействиям и через него проходят только номинальные токи, то срок службы геркона неограничен.
Малые габариты.
Высокое быстродействие.
